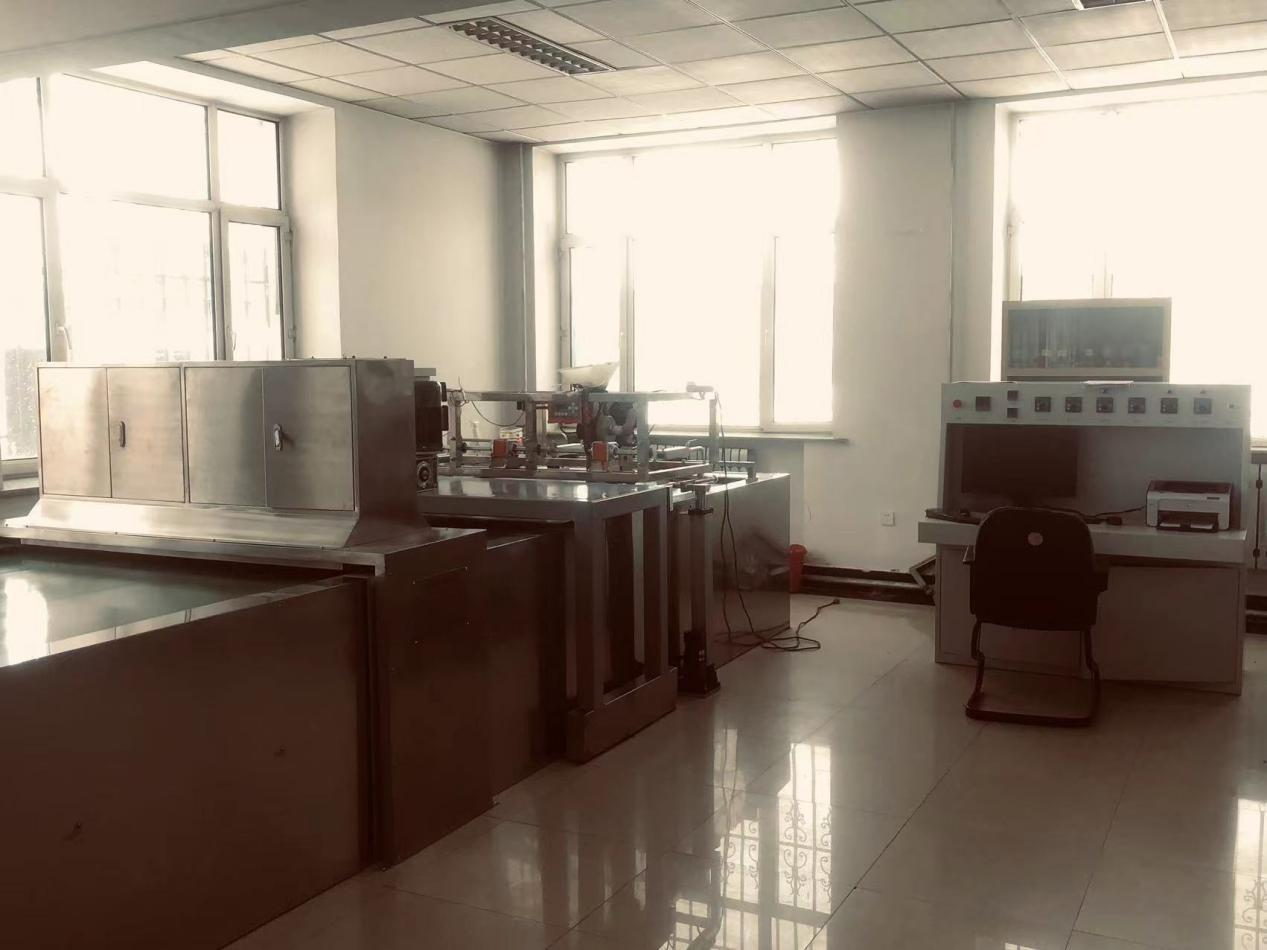

JPS-12计算机视觉排种器试验台

本试验台适用于各种机械式和气力式以及电驱排种器的精播（GB/T 6973-2005 单粒(精密)播种机试验方法》）、穴播及条播性能的试验和检定。可满足大学、科研院所、农机鉴定单位及生产企业针对播种机和排种部件装置的多种应用需求。试验台可无级控制传统式机械排种器转轴的工作速度、输送带的运行速度、吸种压力。新增电驱排种器检测单元，可为开发新型电驱排种器提供试验数据，也可用于检测成套电驱排种器单体各项性能参数（选配）。图像采集处理系统可实时检测出排种器所排种子的粒距、粒数，从而计算处理输出试验要求的合格指数、重播指数和漏播指数等排种性能指标，以及播种精度指标（平均值、标准差、变异系数），每路图像采集装置可以*多同时采集两路排种器排种数据。

一、主要技术指标

（1） 试验台总长9m，输送带带宽0.9m，高0.88m。（可选单行或三行或根据需要定制皮带宽度）。

（2） 试验台外壳、摄像台架装置等全用不锈钢制造，皮带配防尘钢化玻璃板。

（3） 输送带速度为1.5～16km/h；排种轴转速为15～120r/min，两种速度均无级可调。

（4） 排种器气流工作压力，负压为-0.028～0MPa，正压为0.0～0.035 MPa，两种压力均无级可调。正、负压力均可分为多路气路，通过计算机控制电磁阀门的开关选择几路导通。

（5） 排种器试验架可方便安装和调整各种排种器。采用丝杆电机调节排种架的高度，高度调节范围为10～500mm（选配数显高度）。排种器倾斜角度可调，范围为0～15°（双轴）。

（6） 采用双滚筒输送带，黏种装置采用喷油、涂油、刮油、滤油结构设计。

（7） 采用传感器融合、可编程控制、油温自适应(保证*佳粘种效果)技术，实现现场过程测控自动化。

（8） 图像采集幅宽在200mm,图象采集频率30～60帧／秒，新升级广角工业高速摄像头，可实现单摄像头双路排种器检测。

（9） 摄像照明采用直流电LED光源技术，图像稳定无闪烁。

（10） 实现播种性能实时检测。对于条播排种器，提供排量稳定性（能实现排种量的称重测量）和变异系数等检测指标；对于穴播排种器，提供穴距、穴粒数，实际穴距分布值，判定穴距合格率、穴粒数合格率等指标；对于精密排种器，提供**的种子粒距（粒距测量平均误差≤±2mm）、合格指数、重播指数、漏播指数和变异系数等检测指标。并输出国家标准要求的试验数据和图表，可存储原始播种录像，便于反复观察分析。

（11） 条、穴播排种器排种量的测量采用应变片式称重传感器测量，误差范围±1g。

（12） 排种性能各项指标检测精度达到99%以上。

（13） 电驱排种器测量装置（选配）。用于开发目的的试验装置可检测排种器扭矩、转速、软件分析播种效果；也可对成套电驱单体进行播种性能检测。提供配套电源，反馈传送带速度，软件实现模拟排种器变速作业过程。

（14） 排种架震动装置（选配）

备注：选配部分需提前协商所需部件的各项规格参数。
