YTC-5型旋转式圆环形土槽综合试验台
圆环形土槽试验台由同圆心和等直径上、下两层圆形工字钢轨道和中间尼龙轮组成运动副，由变频电机驱动。下层圆形工字钢轨道固定在地基之上，圆环形土槽与上层圆形工字钢轨道结合为一刚体，通过中间尼龙轮沿下轨道做圆周运动。采用链传动、齿轮传动驱动圆环形土槽，转数无级可调，且运转平稳，避免采用摩擦传动引起的转数不稳定的弊端。土槽内土壤可模拟旱地或水田作业状况，可为若干种试验装置提供匀速运动的土壤条件。同时，为了避免突发情况设计紧急制动装置。

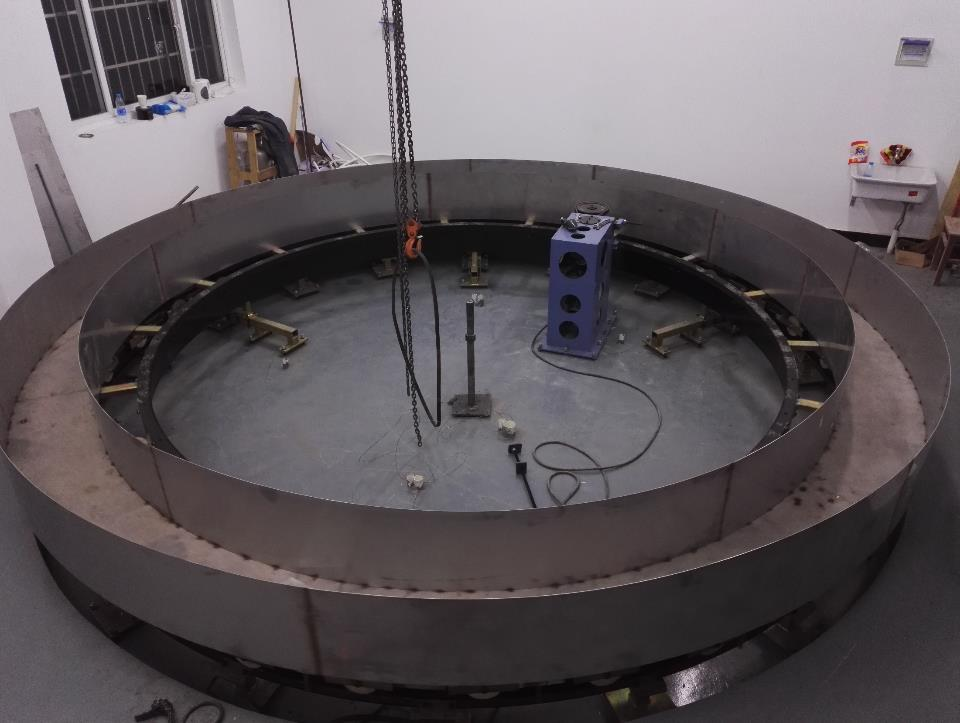

图1 YTC-5型圆环形土槽
一、 主要技术特点
1、5.5kW变频电机驱动，采用链传动、齿轮传动驱动圆环形土槽。转数数字显示、无级可调，且运转平稳。避免由于圆环形土槽转数（采用摩擦驱动容易丢转）不稳定，而引起对株距准确测量的误差。
2、圆环形土槽可手动或自动调速，自动调速需要在控制电脑界面，输入转速后，回车自动达到预设转速。
3、设常规和紧急制动系统。
4、为实现水田向旱田作业模式转换，设置排水系统。
图2 土槽内排除水的情况
5、为保证排水系统通畅，设计三级过滤。
6、在水田或旱田作业模式下，可红壤、黑土等不同土壤的更换。
7、设置水稻插秧试验装置、土壤整理试验装置、旱田秧苗移栽试验装置。试验装置安装在龙门架上，可实现上下平移。龙门架横跨在圆环形土槽的上方，试验装置除工作部件做回转运动外整机静止，圆环形土槽即土壤做圆周运动。如此试验装置和圆环形土槽达到正常工作状态后，可以下降试验装置达到所需耕深或种植深度，大大缩短调试距离或时间。
二、 主要技术指标
1、 圆环形土槽
外径：5m
土槽宽度：0.4m
深度：0.4m
转速：0～8.7r/min，无级可调
驱动电机功率：5.5kW
圆环形土槽自重（包括槽内填充物）：10t

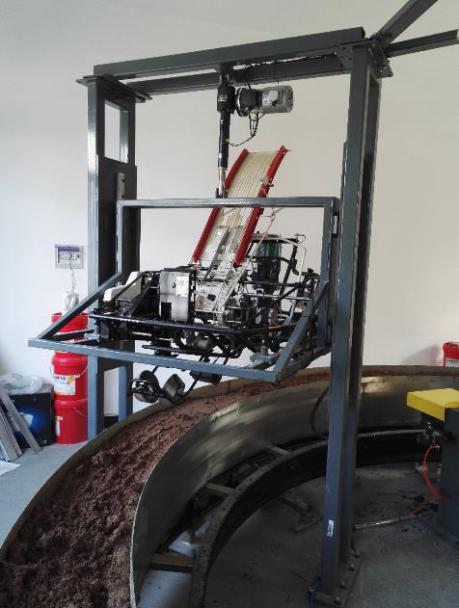

图3 水稻插秧试验装置
2、 水稻插秧试验装置
型 号 | SCY1.0型 | |
配套动力（kW） | 0.75 | |
分插行数（行） | 1 | |
分插机构转数（转/分） | 0～500 | |
秧箱横向移箱次数 | 12、16、18、20、24 | |
纵向送秧量（mm） | 8～17 | |
箱倾斜角度 | 45º～65º | |
秧门宽度（mm） | 14～23 | |
分插机构前后方向移动范围（mm） | -20～+80mm（方向向后为正） | |
分插机构上下方向移动范围（mm） | -20～+80mm（方向向下为正） | |
外型尺寸（mm） | 长 | 1830 |
宽 | 1350 | |
高 | 2922 | |
整机重量（kg） | 190 | |
3、 土壤整理试验装置
型 号 | 1XG300型 | |
配套动力（kW） | 3 | |
耕 幅（mm） | 300 | |
耕 深（mm） | 150～200 | |
刀辊转数（转/分） | 200～400 无极调速 | |
刀 片 型 式 | T245 | |
刀片数量（把） | 8 | |
镇 压 形 式 | 镇压板 弹簧压紧可调 | |
外型尺寸（mm） | 长 | 1520 |
宽 | 990 | |
高 | 2869 | |
整机重量（kg） | 260 | |

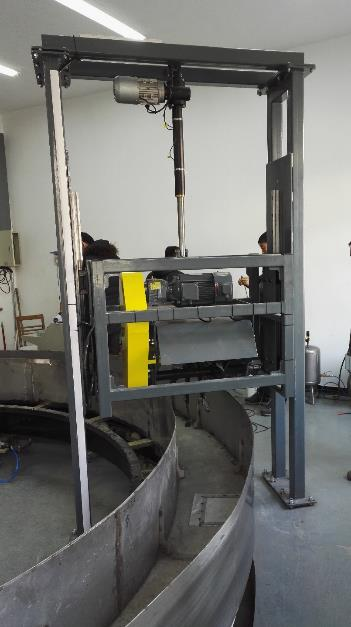

图4 土壤整理试验装置
4、 旱地秧苗移栽试验装置
型 号 | YMY1.0型 | |
配套动力（kW） | 1.5 | |
分插行数（行） | 1 | |
分插机构转数（转/分） | 0～200 | |
秧箱横向移箱次数 | 10、8、6 | |
外型尺寸（mm） | 长 | 1862 |
宽 | 1350 | |
高 | 2946 | |
整机重量（kg） | 200 | |

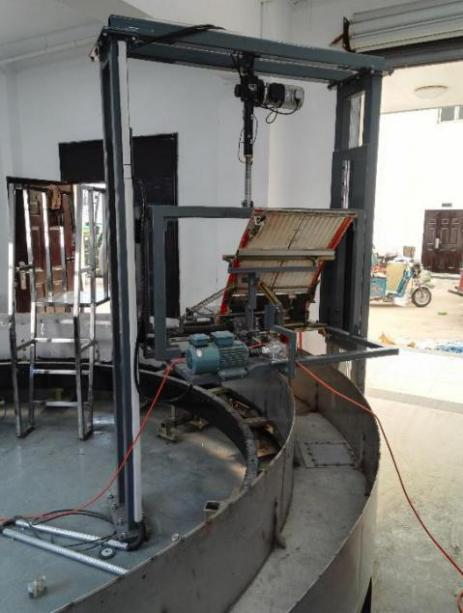

图5 旱地秧苗移栽试验装置
三、 基本配置
1、 圆环形土槽试验车
2、 水稻插秧试验装置
3、 土壤整理试验装置
4、 旱地秧苗移栽试验装置
5、 基于PLC控制系统

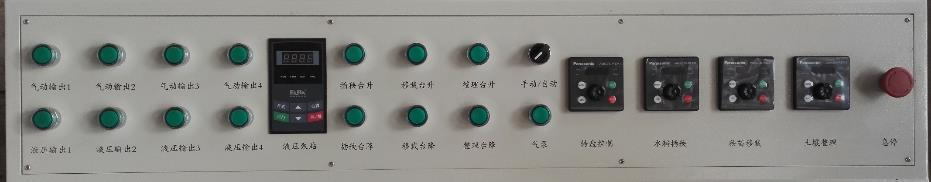

图6 控制系统面板
6、 转数、扭矩等数据实时自动采集、处理和分析系统
7、 配置数据记录、处理用计算机，可实现数据的实时自动采集、处理和分析。
