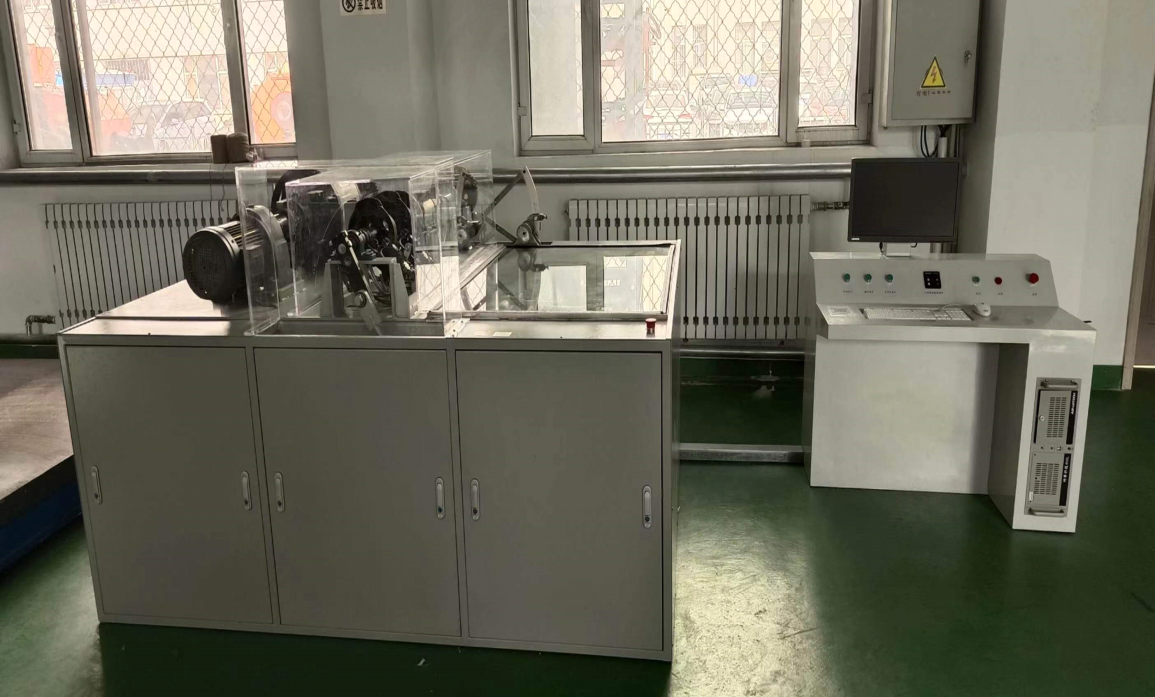

打结器试验台 DJQ-5

打结器试验台DJQ-5能完成打结器的主要综合试验，在满足功能齐全、手段完善、测试**、自动化程度高的基础上，力求结构精巧、简单，达到经济实用。为便于维护，采用模块化设计，可通过相应功能模块的灵活选用、组合，来满足打结器生产检测的需求。本试验台基于传感器耦合、计算机综合控制、高速摄像分析等技术，研发的智能化方草捆压缩机打结器试验台，实现打结器工况模拟、动作观察和时序分析，获取打结器受力、打结器初级、次级捆绳工作拉力等参数及成结（捆）率、平均首次故障前工作时间、平均故障间隔时间等性能指标数据并可生成相关的数据报表，以便于进行数据分析。

一、技术参数

     打结器试验台主要构成有：驱动减速电机、传动链轮、打结机构总成、扭矩仪及联轴器、模拟压缩物机构、纵向步进电机、纵向滚珠传动丝杆、纵向滑道、横向步进电机、横向滚珠传动丝杆、横向滑道、空气压缩机、拉压传感器、测速编码器等。电器控制主要以可编程序控制器（PLC）为核心，对执行机构实行控制，并配有上位机软件可以设置打结速度，复位速度，打结后等待时间，吹绳后等待时间等参数以及打结器挂绳盘相关设定，还可以通过上位机软件对打结器性能进行测试并可以实时显示检测到的打结器受力数据并将采集的数据生成报表便于数据分析。

详细参数:

二、工作原理：

1、采用变频电机作为动力，通过变频器调节变频电机转速，调节打结时间快慢。通过步进电机驱动打结器离合器齿条控制起始时间，通过扭矩传感器、编码器测量打结器主轴转速及允许极限转速、扭矩.

2、采用模拟压缩物，在机台上纵向模拟草捆拉绳前进，达到模拟草捆要求后打结器打结，打结后模拟压缩物横向向左移动，同时脱绳构动作脱绳，然后再纵向向后移动，*后横向右移，进行下一次模拟打结准备。打结器试验台模拟压缩物打结机构形成无限循环的矩形轨迹，形成拉绳-打结-脱绳的往复循环，便于连续打结。

3、模拟压缩物可以一次拉绳到位实现快速打结，也可以模拟活塞推草多次进给拉绳到位，完成打结。

4、采用高速摄影分析打结器工作时序（选配）。

5、每分钟模拟打结5次，一次实验测量两个打结器。

6、通过工控计算机和采集卡对传感器数据实时采集、存储、分析、打印。

三、配置清单：

1、打结器试验台一台

2、电控柜一个

3、电脑一台

4、打印机一台

5、高清摄像机（选配）
