NJTY3型农机三点悬挂与牵引力无线测试系统

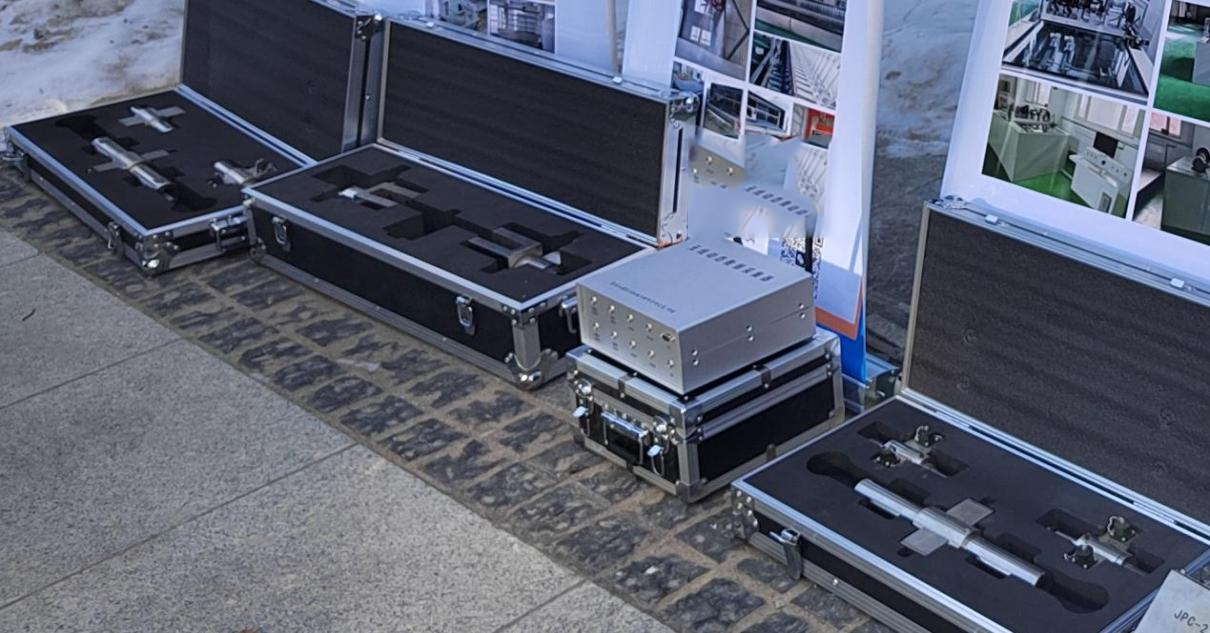

NJTY3型农机三点悬挂与牵引力无线测试系统（农机动力学参数遥测仪）利用多分量力传感的空间动态载荷检测技术，配套研制的农机田间作业试验的一体化多分量前端专用传感器，实现悬挂式农田作业机组牵引力、扭矩、机架载荷、转速、功率等各种动力学信号的准确感知。

以嵌入式控制、高速A/D采集技术为核心，利用多通道传感器数据融合高速采集处理技术，实现多参数、多通道数据融合的高速采集、处理能，用以准确采集和实时处理区域内被测对象的各类参数。利用局域网技术和WiFi无线传输技术相结合，实现农机田间作业参数的远距离无线传输；由远程监测平台实现对农机田间作业过程中的状态参数的实时同步在线接收、存储、处理、分析，以及图表、波形等显示。

远程检测平台在保证有效的无线传输距离时，能够进行实时存储以及波形显示。当作业距离过远时，终端采集装置能够保证以设定的500H_Z高频采集速率连续存储作业参数60分钟以上。同时，在机具进行现场试验的同时，可进行定时标记功能，其标记时间节点与检测波形相对应，方便实验人员在机具田间作业测试过程中分析试验数据与具体土壤条件之间的关系。

一、主要技术指标

（1） 无线Wifi信号接收发送距离 ：≥200m；

（2） 多通道传感器数据采集频率：≥500Hz

（3） 终端采集装置连续缓存深度：32M字

（4） 一体化农机动力输出轴扭矩传感器，扭矩测量精度：±1%F.S.；转速测量范围：0-4000r/min。

（5） 农机无框架三点悬挂传感器：包括上拉杆拉压传感器组（集成角度传感器）；三点悬挂下悬挂销测力传感器单元；测量范围由悬挂类型决定，精度：±1%F.S.；

（6） 农机牵引板传感器测量范围：由悬挂类型决定，精度：±1%F.S.

（7） 按悬挂类型单支拉压力传感器量程分别为：1类悬挂：0-20KN;2类悬挂0-40KN;3类悬挂0-60KN。

（8） 按悬挂类型扭矩传感器量程分别为：1类悬挂：0-1500N.m；2类3类悬挂：0-3000N.m。

（9） 一体化农机动力输出轴扭矩传感器输出轴花键为6键。

（10） 下销孔内径：1类悬挂24mm；2类悬挂30mm；3类悬挂39mm。

（11） 3类悬挂上拉杆传感器需根据拖拉机机型定制（请提前沟通）。

二、主要配置明细
