移动式喷雾均匀性试验台YWC-150

【型号】YWC-150

【价格】电议

【简介】移动式喷雾均匀性试验台主要包括集雾槽接液平台、接液量筒、接液架及翻转机构、集液量自动测量系统、沿喷杆行走机构、30米轨道、平板电脑及数据处理系统等。

15638568082

产品详情

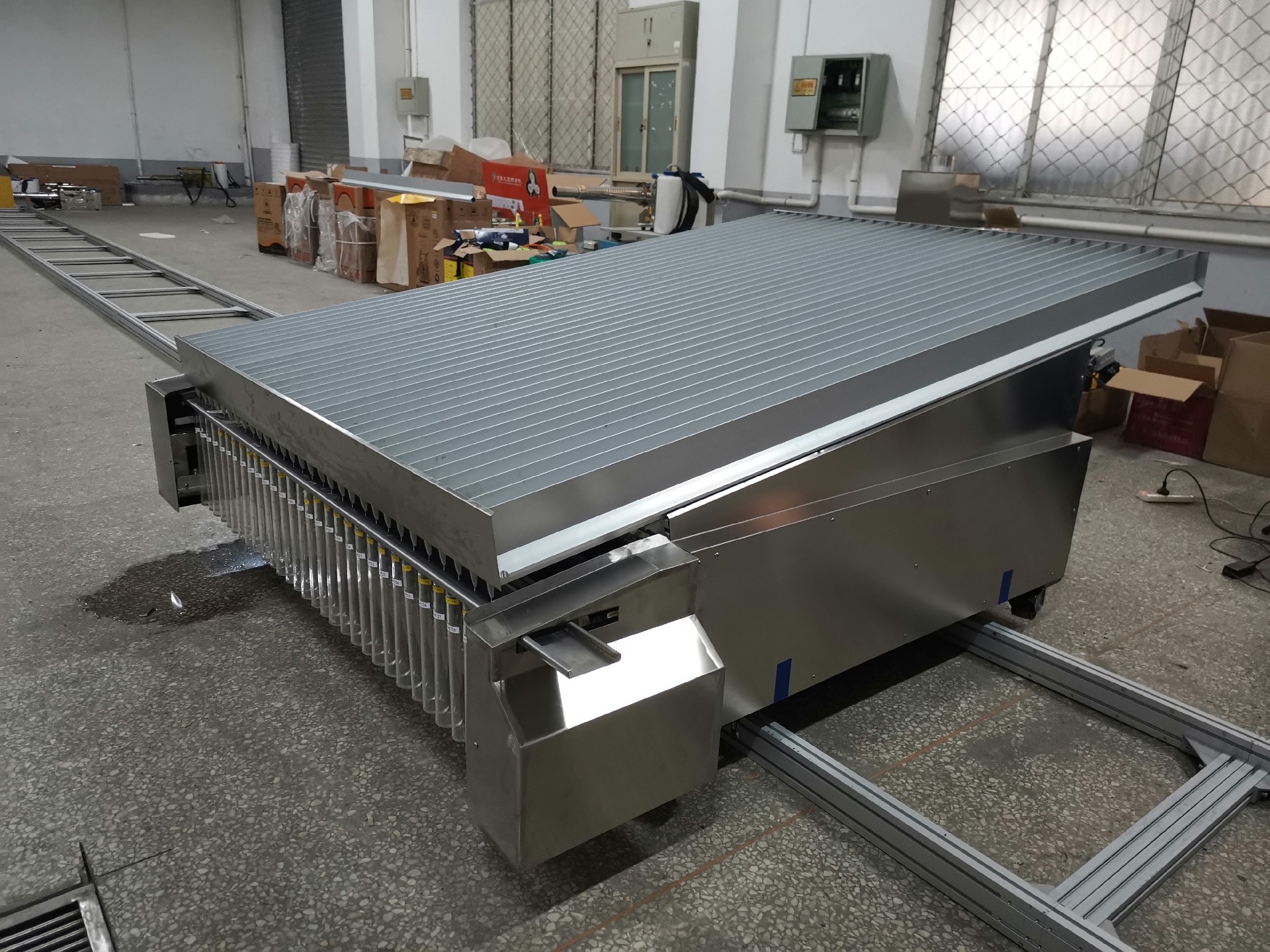

移动式喷雾均匀性试验台YWC-150

一、简介

根据《喷雾机喷头试验方法（GB/T 20183.1-2006）》，移动式喷雾均匀性试验台可以全自动测量喷杆式喷雾机的任一段喷杆下的雾滴分布均匀性。此雾滴分布情况可以反映喷雾机的喷洒质量和雾滴分布情况。测量精度高，实验员在平板电脑上可无线独立操作。试验台在大型喷雾机的喷杆下自动工作直到完成整个喷杆的测量工作

移动式喷雾均匀性试验台主要包括集雾槽接液平台、接液量筒、接液架及翻转机构、集液量自动测量系统、沿喷杆行走机构、30米轨道、平板电脑及数据处理系统等。

试验方法

将移动式喷雾均匀性试验台安装在水平固定轨道上，喷雾机的喷头高度距离接液平台500mm。喷雾机稳定喷雾时试验开始。试验台自动行走到**个喷杆下开始接液，60s后**段行程（0-1500mm）接液完成，测量系统自动测量喷雾量并存储数据，之后倾倒残液；试验台行走1500mm后停止，开始第二段行程（1500 mm-3000 mm）的接液、测量和倾倒过程；如此循环试验直到完成整个喷杆的测量。每一段存储的数据实时无线上传到数据处理系统，自动拟合计算整个喷杆喷雾均匀性曲线和变异系数，评估喷雾机的喷洒质量和雾滴分布情况。

二、技术参数

类别	参数
接液平台尺寸（长×宽×高）	2200×1500×930 mm
轨道宽	800 mm
轨道总长	30 m（共10节拼装）
液体体积测量精度	±2 ml
集雾槽间距	50±0.5mm
锂电池容量	48V 120 Ah

三、主要配置

序号	货物名称	规格型号	单位	数量	备注
1	主体不锈钢框架	自制	套	1
2	集雾槽系统	自制	根	31
3	挡水板机构	自制	套	1
4	挡水板移动滑台	自制	套	2
5	玻璃试管	自制	支	30
6	称重传感器	量程：3KG **度：0.03%	套	30
7	试管翻转机构	自制	套	1
8	主动轴机构	自制	套	1
9	从动轴机构	自制	个	1
10	减速伺服电机	0.75KW	套	1
11	铝型材轨道	自制	套	30米
12	万向脚轮		套	4
13	行车定位系统	自制	套	1
14	蓄电池	48v40AH	套	1
15	控制柜	自制	套	1
16	无线控制系统	自制	套	1
17	平板电脑		台	1
18	CAN总线数据采集节点	自制	套	120
19	线缆
