植保无人机喷雾性能试验台JWC-120
一、简介
根据《NY/T 3213-2018 植保无人飞机质量评价技术规范、遥控飞行喷雾机推广鉴定大纲》，在田间测试遥控飞行喷雾机的喷雾性能时，喷头喷洒的均匀性是无法有效并**测量的，而在试验室内的喷雾性能综合试验台上，利用质量**测量技术、传感器耦合技术和计算机综合控制技术，可以自动并**的测量，从而实现对无人机机喷雾均匀性各项指标的综合测试。

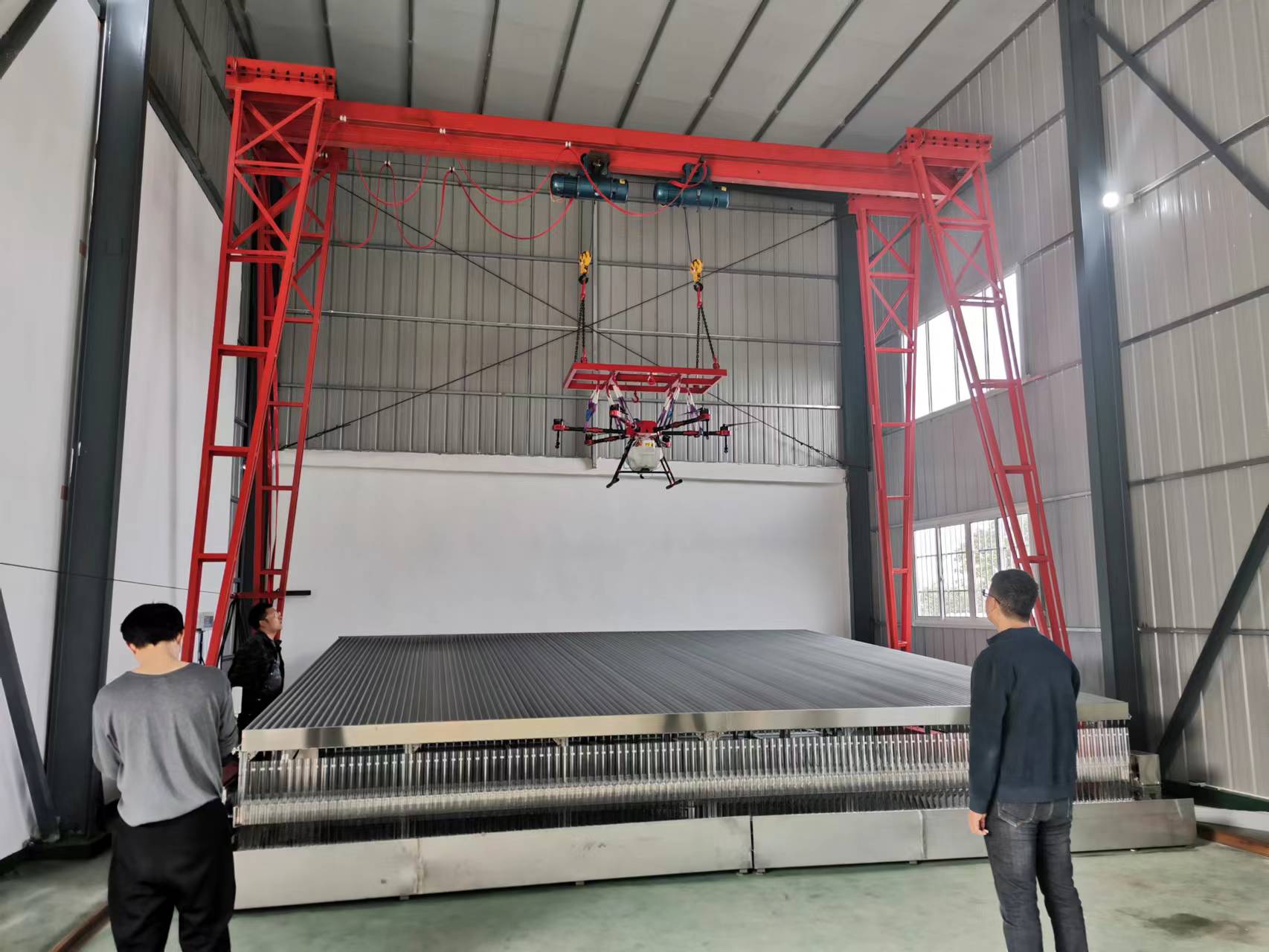

植保无人机喷雾性能试验台主要包括无人机吊装系统、集雾槽接液平台、接液量筒、接液架及翻转机构、集液量自动测量系统、控制器、平板电脑及数据处理系统等。
试验方法
将遥控飞行喷雾机以正常作业姿态固定于集雾槽上方，集雾槽的承接雾流面作为受药面应覆盖整个雾流区域，遥控飞行喷雾机机头应与集雾槽排列方向垂直。
遥控飞行喷雾机加注额定容量试验介质，在旋翼静止状态下，以制造商明示的*佳作业高度进行喷雾作业。若制造商未给出*佳作业高度，则以2 m作业高度喷雾。
使用量筒收集槽内沉积的试验介质，当其中任一量筒收集的喷雾量达到量筒标称容量的90%时或喷完所有试验介质时，停止喷雾。
二、技术参数
类别 | 参数 |
接液平台尺寸（长×宽×高） | 6m×6m×1.3m |
无人机吊装系统 | 总高6m，跨度6.8m，吊装范围0-4.5m |
无人机安装平台水平测量精度 | ±1° |
液体体积测量精度 | ±2 ml |
集雾槽间距 | 50 |
量筒容积 | 0-600ml |
三、主要配置
序号 | 货物名称 | 规格型号 | 单位 | 数量 | 备注 |
1 | 不锈钢底架 | 自制 | 套 | 2 |
|
2 | 集雾槽架体 | 自制 | 套 | 2 |
|
3 | 倾斜角支架 | 自制 | 个 | 32 |
|
4 | 集雾槽 | 自制 | 根 | 121 |
|
5 | 测量系统底架 | 自制 | 套 | 2 |
|
6 | 接液翻转机构 | 自制 | 套 | 1 |
|
7 | 量筒 | 自制 | 套 | 120 |
|
8 | 称重传感器安装架 | 自制 | 套 | 1 |
|
9 | 减速电机 | 功率：250W 减速比：1:100 | 套 | 1 |
|
10 | 接近开关定位机构 | 自制 | 套 | 2 |
|
11 | 称重传感器 | 量程：3KG **度：0.03% | 个 | 120 |
|
12 | CAN总线数据采集节点 | 自制 | 套 | 120 |
|
13 | 控制柜 | 自制 | 套 | 1 |
|
14 | 无线控制系统 | 自制 | 套 | 1 |
|
15 | 数据采集系统 | SURFACE平板电脑 | 台 | 1 |
|
16 | 龙门架 | 自制 | 套 | 1 |
|
17 | 升降提升机 | 载重：1吨 | 套 | 2 |
|
18 | 吊装支架 | 自制 | 套 | 1 |
|
19 | 线缆 |
|
|
|
|
