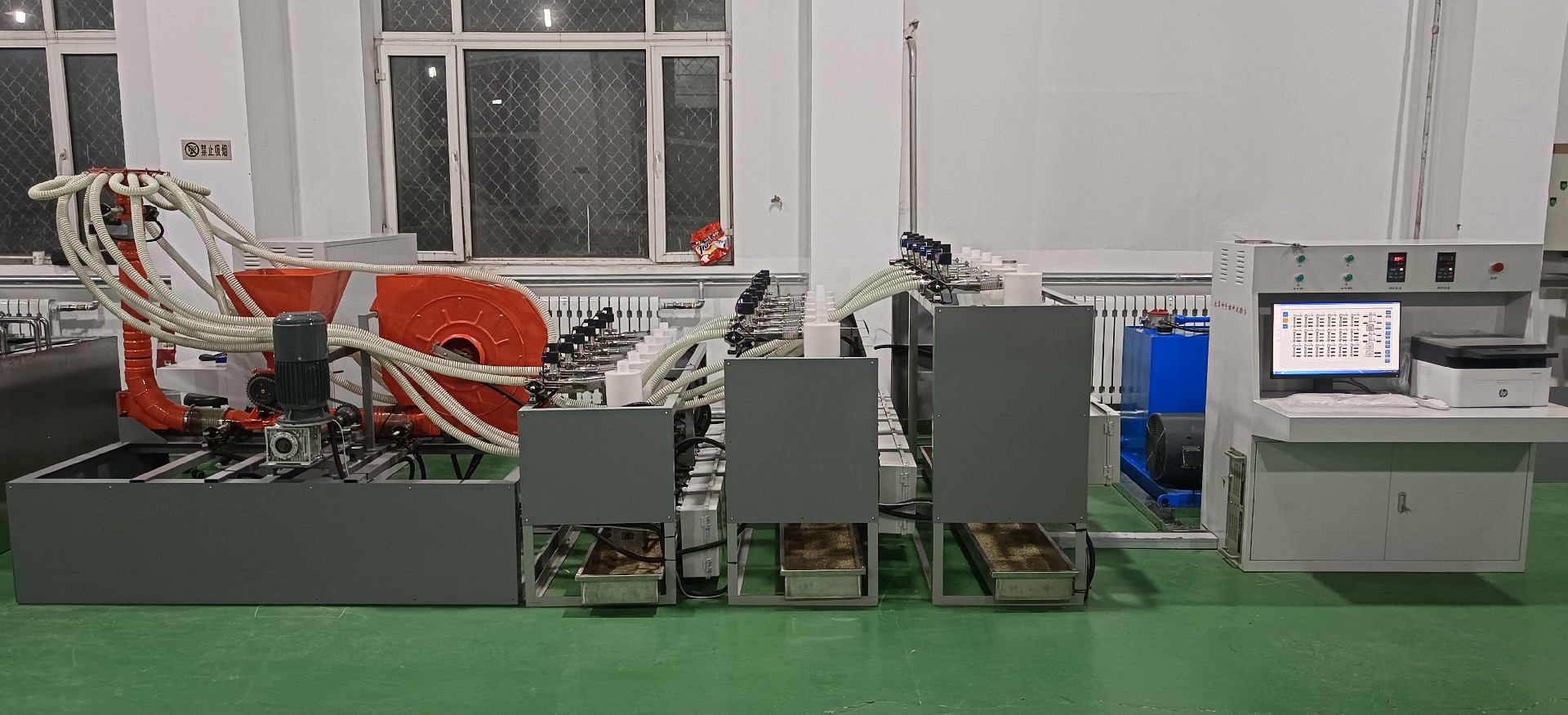

牧草播种性能检测试验台 MCC-6
一、简介
牧草播种性能检测试验台能完成牧草种子播种性能综合试验内容，在满足功能齐全、手段完善、测试**、自动化程度高的基础上，力求结构精巧、简单，达到经济实用。为便于推广，采用模块化设计，可通过相应功能模块的灵活选用、组合，以满足牧草播种性能的教学实验、科研开发和生产检测等不同需求。
牧草播种性能检测试验台具有气力式排种系统数据采集与分析功能，主要检测气力式牧草排种器、射流器、分配器和风机的可靠性、多路（18路）排种管中排种量的均匀性，给气力式排种系统的优化设计提供参考数据。可以采集气力式排种系统关键点的气流流速和压强等参数，如风机出口、排种管出口、分配器进气口、射流器进出口的流速和压强；可以通过自动收集和称重装置，采集多路（18路）排种管中的排种量。通过气力式排种系统排种性能分析系统，可以将采集的各关键点的气力参数和多路排种管中排种量的均匀性进行分析，以评价气力式排种系统的作业效果，对系统中关键部件如风机、牧草排种器、射流器和分配器，有针对性的检测与分析，以便优化设计。
二、技术参数
类别 | 参数 |
试验台整体尺寸（长×宽×高） | 5000×3000×2000 mm |
液压泵站 | 系统压力：16MPa，液泵流量：50ml/r |
风机转速 | 0-2800rpm |
排种电机转速 | 0-120rqm |
风速传感器量程 | 0-40m/s |
风压传感器量程 | 0-10KPa |
称重传感器量程 | 0-3Kg |
扭矩传感器量程 | 0-100N.m |
|
|
三、主要配置
序号 | 货物名称 | 规格型号 | 单位 | 数量 | 说明 |
1 | 6路排种测试安装架体 |
| 套 | 3 | 用于安装6路排种测试单体 |
2 | 落料仓装置 |
| 套 | 18 | 用于收集排种管吹送的牧草种子并排出 |
3 | 称重仓装置 |
| 套 | 18 | 用于称量落料仓排出的牧草种子重量并排出 |
4 | 旋风分离器 | BZ-50 | 支 | 18 | 用于收集风送的种子 |
5 | 风速风压检测装置 | 自制 | 套 | 22 | 检测排种系统关键点的气流流速和压强 |
6 | 风机安装架 |
| 套 | 1 | 用于安装风机、排种器、射流器、分配器和风送管路 |
7 | 风送系统 |
| 套 | 1 | 包括风机、射流器、分配器和风送管路 |
8 | 排种器驱动机构 |
| 套 | 1 | 包括安装架、链轮、联轴器等 |
9 | 排种器 |
| 套 | 1 |
|
10 | 液压系统 |
| 套 | 1 | 系统压力：16MPa，液泵流量：50ml/r |
11 | 称重传感器 | 量程：3KG | 个 | 18 |
|
12 | 风速传感器 | 0-40m/s | 个 | 22 |
|
13 | 风压传感器 | 0-10KPa | 个 | 22 |
|
14 | 扭矩传感器 | 0-100N.m | 个 | 1 |
|
15 | 转速传感器 | 0-3000rpm | 个 | 1 |
|
16 | 测试单体控制箱 |
| 套 | 22 |
|
17 | 控制柜 |
| 套 | 1 |
|
18 | 线缆 |
|
|
|
|
19 | 上位机 |
| 台 | 1 |
|
20 | 测试软件 |
| 套 | 1 |
|
|
|
|
|
|
|
