1

主体框架及试管框架（铝合金）

自制

铝合金支架：底架、集液槽支架、喷杆支架、摄像机支架、试管支架、超声波传感器支架等；外形尺寸：3600X2130X2220

1套

2

集液槽（铝合金）

自制

槽宽50，高100，长1600；集液槽形位公差按国家标准《液力喷雾机实验方法》中规定。

1套

3

喷雾架及摄像机架

自制

链轮升降机构，上下调整范围500（包括5个进口喷头、不锈钢摄象机箱等），整个架体可向前滑动，由导轨、滑块、电动推杆组成，方便装卸喷头

1套

4

摄像箱体

自制

四面用铝塑板，颜色采用不反光黑色

1套

5

灯架

自制

照明光源等

1套

6

试管翻转装置

自制

减速电机自动控制试管架翻转120度，可准确定位3个位置（接水位置、测量位置、倾倒位置）

1套

7

试管

自制

包括有机玻璃试管和安装架等

1套

8

水循环系统

自制

过滤器、调压阀、球阀、三通、弯头、不锈钢管、胶管、接头等

1套

9

水箱

自制

不锈钢水箱（1个）和回流接水槽（2个）

1套

10

雾滴直径测量架

自制

由铝型材支架、不锈钢材料和管路组成，喷头（1个）可以左右自动移动，上下手动调节，可自动测量喷头处压力与流量。控制部分包括D/A转换模块、PLC扩展模块、减速电机、行程开关、接触器、空气开关、压力变送器、流量变送器等。

1套

11

激光粒度仪

济南微纳

1-1000微米

一套

12

行程开关、接近开关

外购

超声波测量系统3个，试管架3个 ，喷杆架3个 ，雾滴架2个

11个

13

PLC控制器

松下

PLC带2通道高速脉冲计数功能（用于测两个转速）

1台

14

PLC控制器A/D、D/A接口

松下

压力和流量标准信号的采集

1台

15

PLC控制器数据转换电缆接口

松下

PLC与数据采集处理系统的通讯

1台

16

PLC控制柜器件

施耐德和松下等

含隔离变压器、直流开关电源、PLC输入端子板、PLC输出端子板、空气开关、接触器、热保护器、旋钮、按钮指示灯、线槽、电缆等

1套

17

综合操作柜柜体

自制

自制专用微机控制柜

1台

18

5.5KW变频电机

台达

960转

1台

19

5.5KW变频器

松下

驱动5.5kW电机

1台

20

液泵

苏州黑猫

压力2.5MPa；流量40升/分

1台

21

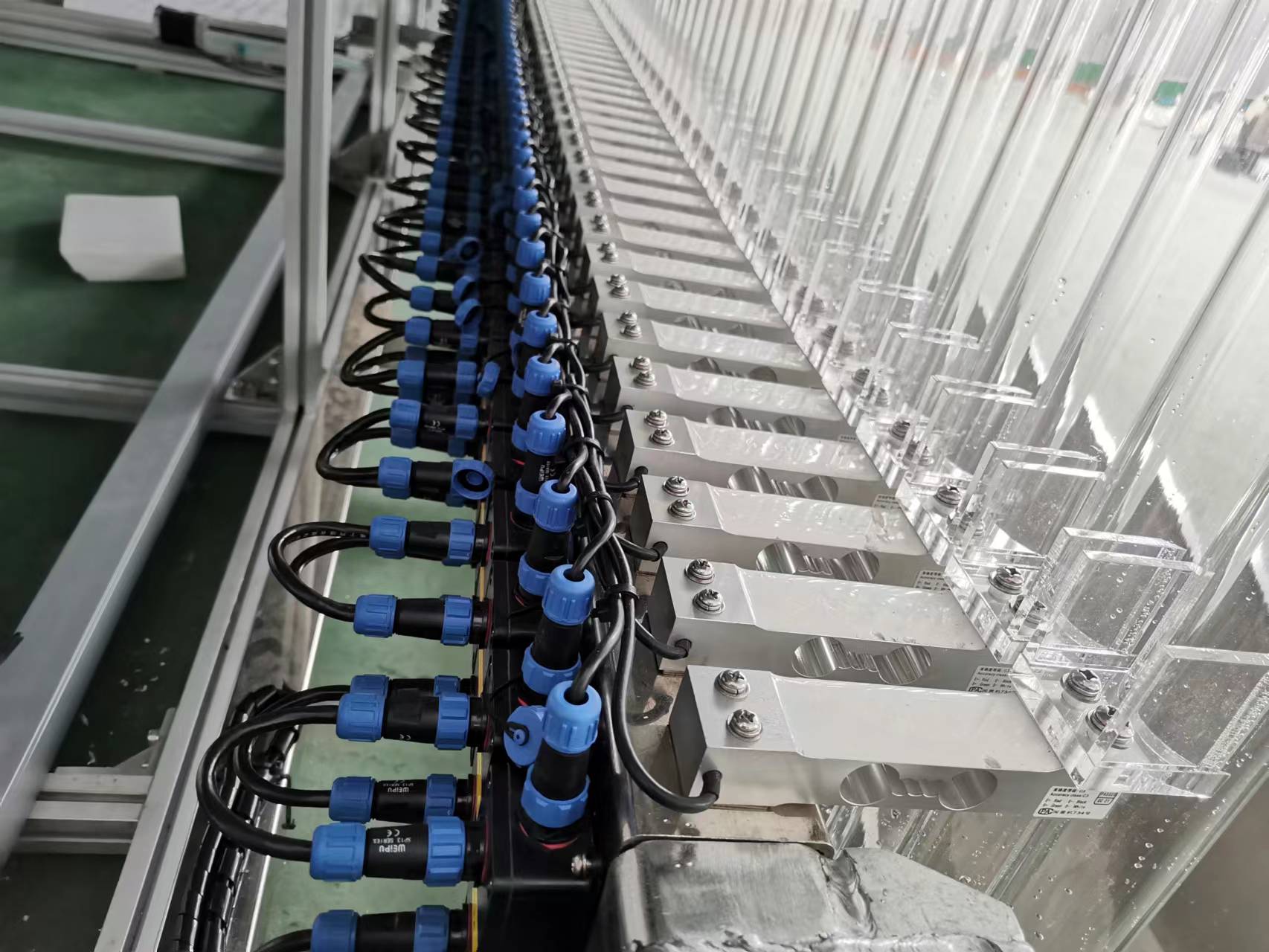

称重传感器

美国邦纳

量程：3Kg  精度：0.03%

60套

CAN总线数据采集节点

自制

包括单片机数据采集处理模块、安装盒、防水接头和CAN总线

60套

22

雾滴喷头水平移动电机

北京四通

含步进电机控制器

2套

23

试管架旋转减速电机和喷杆升降减速电机

上海司壮

90 W

2台

24

压力传感变送器

外购

量程：0-2.5MPa，精度：0.5%

4套

25

流量传感变送器

外购

精度：0.5%

3套

26

扭距传感变送器

北京中航

旋转动态CYB-80S

1套

27

数据采集器（计算机）

联想

1台

28

数据输出装置（打印机）

惠普

HP1008

1台

29

高速工业数码摄象机及镜头

德国

IMAGINGSOURCE

1套

30

电缆安装桥架

外购

1套

31

各种电缆

外购

1套
